工艺流程图是化工生产的技术核心,包括物料平衡、设备、仪表、阀门、管道等信息。无论是设计院的工程师,化工厂的技术员,还是总操作员在中控室,可以看到会画工艺流程图是一项必备技能。

化工工艺流程图是化工工艺流程图中工艺流程性质的一幅图画,用来表达工艺生产过程。 由于他们的要求不同,内容、侧重点和深度也不一致,所以有几种类型。

1个

一般工艺流程图

又称物料平衡图,是在设计或制定方案时,为总述部分的可行性论证而提供的图,用于表示各生产装置之间的主要工艺路线和物料平衡计算结果。全厂。

图中各车间(工段)用细实线画出的长方框表示,工艺线中的主要物料用粗实线表示,工艺方向用箭头在工艺线上画出,图上还需注明车间名称、原材料及半成品名称、余额数据、来源及去向等。

(温馨提示,本文图片较多,请在wifi/4G环境下阅读,点击图片可放大。)

某石油化工厂总流程图

有箭头指向的p图软件_流程图箭头_uml活动图中的返回箭头怎么画

某石油化工厂物料平衡图

流程图箭头_有箭头指向的p图软件_uml活动图中的返回箭头怎么画

2个

工艺原理流程图

又称物料流程图,是在整体工艺流程的基础上,表示各车间内部工艺物料流向的图。

一般以装置为单位,以图形、表格的形式表示,反映工艺设计计算中物料平衡和热平衡的规律。

它是在全厂总工艺流程图或物料平衡图的基础上,对具体装置生产过程的进一步展示。

既可作为审核资料,又可作为进一步设计的依据,也可作为生产作业的参考。

工艺原理流程图

uml活动图中的返回箭头怎么画_流程图箭头_有箭头指向的p图软件

工艺原理流程图通常采用按工艺流程的先后顺序从左向右展开的图的形式表示。 设备由示意图或符号表示,并用细实线绘制。 流向由流线上绘制的箭头指示。

当材料通过设备发生变化时,可以在工艺线上绘制指南,并在工艺开始和设备后材料成分发生变化的列表中标记(指南和表线都用细线绘制)实线)。 标注材料变化前后各组分的名称、流速、质量分数或摩尔分数,以及各项目的总和(标注项目可根据需要增减)。

某丙烯酸甲酯装置部分工艺原理流程图

uml活动图中的返回箭头怎么画_流程图箭头_有箭头指向的p图软件

3个

工艺管道和仪表图 (PID)

也称为带有控制点的过程流程图。 石油化工工艺装备建设所需的所有设备、仪表、管道、阀门和主要管件,借助统一规定的图形符号和文字代号,按照各自的功能,以图表示,以满足工艺要求。要求和安全性和经济性。 结合的前提下起到描述过程装置的结构和功能的作用。

因此,它不仅是设计和施工的依据,而且是企业管理、试运行、运行、维护、停车等各个方面所需的完整技术资料的一部分。

基本内容

1、用规定的图形符号和文字代号标明安装过程中的所有设备、机械和驱动程序,包括需要到位的备用设备和生产移动设备,并进行编号和标记。

2、用规定的图形符号和文字代号详细标明所有需要的管道、阀门、主要管件(包括临时管道、阀门和管件)、公用工程站和保温等,并编号和标注。

3、用规定的图形符号和文字代号标示所有具有检测、指示和控制功能的仪表流程图箭头,包括一次性仪表和传感器,并进行编号和标记。

4、用规定的图形符号和文字代号标明所有过程分析取样点,并进行编号和标记。

5、安全生产、试车、启停、事故处理等图纸需要说明的事项,包括工艺系统自控、管道等相关专业的设计要求和关键设计尺寸。

►►通过工艺管道及仪表流程图,您可以了解到:

PID图需要掌握的知识点

1、设备图纸及标注

安装过程中的所有设备、机械和驱动机械均应以规定类别的图形符号和文字代号表示。

按流程从左到右依次为设备的大致外形和内部结构(如塔的填料和塔板、容器的搅拌器和加热管等)

表中未列出的设备及机器图例,可按实际形状简化作图,但在同一流程图中,同类设备的外观应保持一致。

工艺流程图上的设备和机器图例

uml活动图中的返回箭头怎么画_流程图箭头_有箭头指向的p图软件

有箭头指向的p图软件_流程图箭头_uml活动图中的返回箭头怎么画

2、管道流线的表示方法

用规定的图形符号和文字代号详细表示所需的所有管道、阀门、主要管件(包括临时管道、阀门和管件)、公用工程站和保温等。

流程图中的流水线工艺线用粗实线表示。

辅助管线和公用系统管线,只画一小段与设备(或主工艺管线)相连; 辅助管线或公用系统管线所在流程图的材料代号和图号应在线标注; 对于流程图之间的连接管道,图号和来源(或到)设备标签或管道编号。

每条流水线除画出流向箭头、用文字标明来源或目的地外,还应在流水线流程上标明。 施工流程图上的管道应标注三部分,即管道编号、管径和管道等级(见相关标准)。

有箭头指向的p图软件_流程图箭头_uml活动图中的返回箭头怎么画

管道和仪表图上的材料代码

流程图箭头_有箭头指向的p图软件_uml活动图中的返回箭头怎么画

3、阀门及其他管件的表示

管道上的阀门和其他管件应按标准规定的符号在相应位置用细实线画出,并标明其规格代号。

管道系统中常用阀门的图例符号(来自GB 6567.4-86)

有箭头指向的p图软件_流程图箭头_uml活动图中的返回箭头怎么画

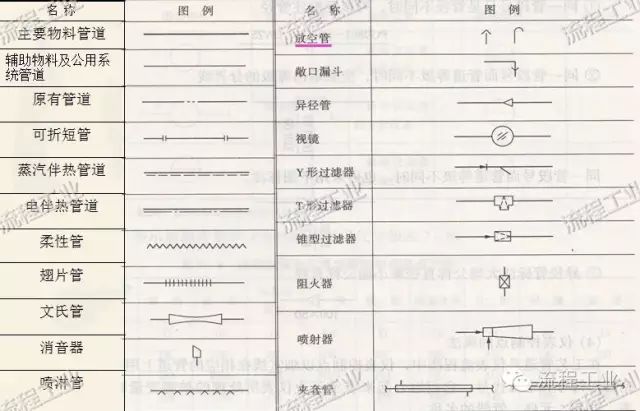

P&I 图中管道、管件、阀门和管道附件的图例

流程图箭头_uml活动图中的返回箭头怎么画_有箭头指向的p图软件

4.仪表控制的绘制方法

在工艺管道和仪表流程图中,仪表控制点在相应管道上用细实线符号绘制。

符号包括图形符号和字母代号流程图箭头,它们组合起来表示工业仪表处理的测量变量和功能,或表示仪器、设备、元件、管道的名称。

(1) 图形符号

仪表(包括检测、显示、控制等仪表)的图形符号为直径约10mm的细实心圆。 在需要时让圆圈破裂。 必要时,检测仪器或部件也可用象形或图形符号表示。

仪表安装位置图形符号(来自HGJ 7-87)

uml活动图中的返回箭头怎么画_流程图箭头_有箭头指向的p图软件

(2) 字母代码

表示被测变量和仪表功能的字母代码。

测量变量和仪表功能的字母组合示例

有箭头指向的p图软件_uml活动图中的返回箭头怎么画_流程图箭头

流量检测仪表及检测元件图形符号(摘自HGJ 7-87)

流程图箭头_uml活动图中的返回箭头怎么画_有箭头指向的p图软件

(3) 仪器标签号

在检测与控制系统中,构成回路的每一台仪表(或部件)都应有自己的仪表位号。 仪器标签由字母和阿拉伯数字组成。 第一个字母表示被测变量,后面的字母表示表的功能。 一般用三位或四位数字表示设备号和仪器序列号。
