互感器是交流电路中一次系统和二次系统间的联络元件，其工作原理与变压器基本相同电压互感器的作用，互感器包括电压互感器（Potential transformer 简称PT）和电流互感器（current transformer，简称CT）。
1电压互感器
电压互感器按其绝缘结构形式，可分为干式、浇注式、油浸式、充气式几种，根据相数可分为单相和三相，根据绕组数可分为双绕组和三绕组。按安装地点可分：户内式和户外式，35kV及以下多为户内式，35kV及以上多为户外式电压互感器的作用，其绝缘有明显差距。其外形如下图所示。
1）电压互感器的作用
a.将一次回路的高电压转为二次回路的标准低电压（通常为100V或100√3V），可使测量仪表和保护装置标准化，使二次设备结构轻巧，价格便宜。
b.使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。
c.使二次回路不受一次回路限制，接线灵活，维护、调试方便。
d.使二次与一次高压部分隔离，且二次可设接地点，确保二次设备和人身安全。
电压互感器相当于一个二次侧开路的变压器。它们的二次负载变化都不会影响一次系统的相应电压。电压互感器一次绕组并接于一次系统，二次侧接有电压表或其他仪表（如功率表、电能表等）的电压线圈，如图所示。
2）电压互感器的型号表示
型号左起第一位字母J表示电压互感器；第二位字母有：D表示单相，S表示三相，C表示串级式；第三位字母有：J表示油浸式，G表示干式，Z表示浇注绝缘式；第四位字母J表示接地保护；第五位数字表示设计序号。
3）注意事项
电压互感器运行中，二次侧不能短路，否则会烧坏绕组。为此，二次侧要装熔断器保护。铁芯和二次绕组的一端要可靠接地，以防绝缘破坏，铁芯和绕组带高压电。
二次绕组接功率表或电能表的电压线圈时，极性不能接错。三相电压互感器和三相变压器一样，要注意连接法，接错会造成严重后果。
电压互感器的准确度与二次侧的负载大小有关，负载越大，即接的仪表越多，二次电流就越大，误差也就越大。
2电流互感器

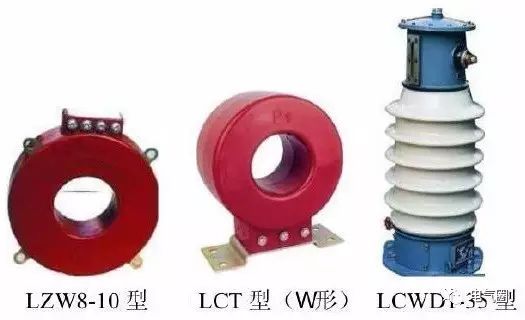

电流互感器的结构形式有浇注式、干式、油浸式等。下图所示为常见电流互感器。
1）电流互感器的作用
电流互感器是二次绕组在短路状态下工作的变压器，用来把高压或低压系统的大电流变换成低压系统的小电流，以供检测仪表、自动控制信号以及继电保护之用。二次侧的额定电流为5A（或1A），故所接的电流表量程为5A（或1A）。

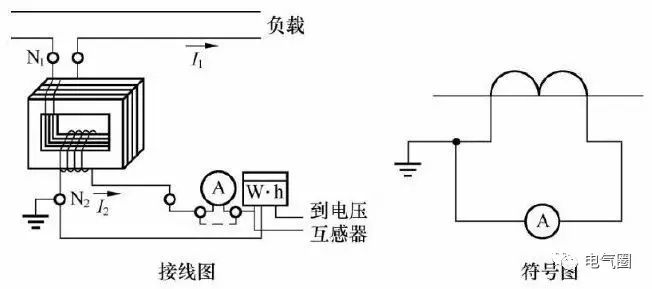

下图为电流互感器的一次绕组N1，一般只有1匝或几匝，导线较粗，被串联到需要测量电流的电路里。电流互感器一次绕组中的电流，即被测电路的电流，记为I1。二次绕组N2有较多的匝数，导线较细且与内阻极小的电流表、功率表的电流线圈或阻值不大的电阻等构成闭合回路，因负载阻抗极小，可看成二次绕组被短接。

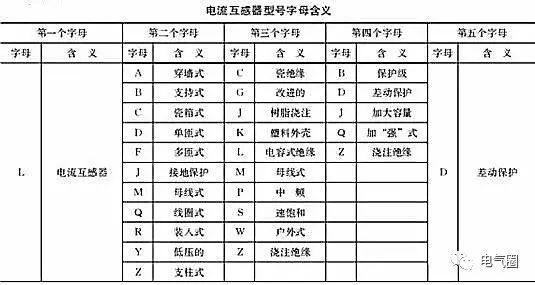

2）电流互感器的型号表示
3）注意事项
运行中二次侧不得开路，否则会产生高压，危及仪表和人身安全，因此二次侧不能接熔断器；运行中如要拆下电流表，必须先将二次侧短路才行。
电流互感器的铁芯和二次绕组一端要可靠接地，以免在绝缘破坏时带电而危及仪表和人身安全。
电流互感器的一次、二次绕组有“+”、“-”或“*”的同名端标记，二次侧接功率表或电能表的电流线圈时，极性不能接错。
电流互感器二次侧负载阻抗大小会影响测量的准确度，负载阻抗的值应小于互感器要求的阻抗值，使互感器尽量工作在“短路状态”，并且所用互感器的准确度等级应比所接仪表的准确度高两级，以保证测量准确度。
（文/电气圈，图/网络，欢迎转载）
