—–我爱音频网拆解报告第717篇—–
DJI 大疆这个品牌相信大家都很熟悉了无线网接收器，在无人机领域做到了全球第一。DJI 大疆致力于持续推动人类进步，自 2006 年成立以来，在无人机、手持影像、机器人教育及更多前沿创新领域不断革新技术产品与解决方案，重塑人们的生产和生活方式。
随着短视频的兴起，各种探店栏目、街头采访，直播卖货等应用场景的快速增长，加之疫情之下网课兴起，让无线麦克风有了更广阔的应用场景。DJI 大疆创新自然也关注到了无线麦克风现今市场的需求，并于近日推出了旗下首款无线麦克风“DJI 无线麦克风”。
DJI 无线麦克风拥有“250米无线传输距离；双通道录音；内置14小时音频存储；便携易安装；良好兼容性；长达15h续航。”等特性，能够很好的满足各种用户的需求。
近日我爱音频网拿到了“DJI 无线麦克风”这款产品，并对其进行了拆解，小伙伴们一起来看看吧~
一、DJI 无线麦克风开箱
DJI 无线麦克风外包装采用简约设计，包装盒的正面大面积展示了产品的渲染图，包装盒左上角为品牌logo，包装盒左下角印刷中英文“无线麦克风”信息。
包装盒背面信息一览。DJI 无线麦克风由深圳市大疆灵眸科技有限公司制造，特别为iPhone进行优化。包装盒背面图文信息：250米无线传输距离；双通道录音；内置14小时音频存储；便携易安装；良好兼容性；长达15h续航。
包装盒内物品清单：充电盒*1；接收器*1；发射器*2；束口袋*1；热靴转接板*1；防风毛套*2；Lightning手机连接头*1；Type-C手机连接头*1；3.5mm转TRS相机连接线*1；说明书*1；背夹磁铁*2；充电线*1。
取出包装盒内所有配件，数目与包装盒清单一致。
DJI 无线麦克风接收器防风毛套一览。
防风毛套通过卡扣与接收器装配。
3.5mm转TRS相机连接线一览。
USB A to C充电线一览。
充电盒正面一览，整个充电盒采用浅黑色斜纹设计，充电盒正面有指示工作状态的指示灯开孔。
充电盒底部的LED灯特写。
Type-C充电接口位于充电盒后方。
充电盒顶部一览，盒盖四边有圆弧过渡，正中间为大疆“dji”的标志。
充电盒底部丝印信息一览，型号ASB01，输入直流电5V3.5A，输出直流电5V0.5A，额定容量1800mAh。
我爱音频网采用CHARGERLAB POWER-Z KM002C对DJI 无线麦克风充电盒进行有线充电测试，充电电压约为4.88V，充电电流约为2.61A，充电功率约为12.73W。
经我爱音频网实测，充电盒的长度约为102.87mm。
经我爱音频网实测，充电盒的高度约为61.51mm。
经我爱音频网实测，充电盒的宽度约为41.55mm。
打开充电盒上盖。
充电盒内部装有2个发射器、1个接收器、1个Type-C转接器以及1个Lightning转接器，接收器有屏幕可以显示电量信息以及剩余使用时间。
取出充电盒内的所有设备。包括一拖二麦克风、安卓/苹果手机直插插头、可拆卸领夹。
取出设备后，充电盒内的充电座舱一览。
充电座舱内部为磨砂材质，设有为设备充电的金属触点。
用于苹果和安卓手机的转接插头正面一览。
用于苹果和安卓手机的转接插头背面一览。
DJI 无线麦克风接收器盒发射器整体一览。所有麦克风组件的外壳设计语言与充电盒风格统一。
DJI 无线麦克风接收器顶部设有屏幕，通过接收器的屏幕可以了解到整套设备的各项状态。
DJI 无线麦克风接收器底壳设计有纹路用于增加摩擦力。
DJI 无线麦克风接收器背面可以安装背夹。
DJI 无线麦克风接收器背夹开合展示。
在接收器的侧面有输出接口及监听接口。
接收器的另一侧则是电源键及Type-C接口。
接收器底部有八针扩展卡槽，旁边是4个充电/通讯触点。
接收器底部有预留的八针扩展卡槽。
按照箭头指示方向插入苹果手机插头。
完全插入状态，非常牢固。
安卓机插头同苹果机插头都有方向指示箭头。
Type-C插头完全插入接收器的状态。
我爱音频网采用CHARGERLAB POWER-Z KM002C，对DJI 无线麦克风接收器进行有线充电测试，DJI 无线麦克风接收器充电电压约为5.01V，充电电流约为0.36A，充电功率约为1.80W。
接收器连接上安卓手机的状态。
接下来进入DJI 无线麦克风发射器的外观展示，发射器正面斜纹设计且印有大疆“dji”标识。
DJI 无线麦克风发射器侧面设有电源键及Type-C数据接口。
DJI 无线麦克风发射器另一侧有连接键及重连键。
DJI 无线麦克风发射器背面同样有设计了增加摩擦力的斜纹，背夹有磁力可以吸附磁铁。
DJI 无线麦克风发射器顶部为麦克风拾音孔及3.5mm接口。
为发射器充电的触点设计在了DJI 无线麦克风的底部。
取下背夹磁铁，功能相当于随意贴，可以方便的把麦克风吸附在金属铁表面。
取下背夹磁铁后的DJI 无线麦克风发射器背面一览。
DJI 无线麦克风发射器背夹打开时一览。
DJI 无线麦克风发射器设有LED灯区分工作状态。
我爱音频网采用CHARGERLAB POWER-Z KM002C，对DJI 无线麦克风发射器进行有线充电测试，DJI 无线麦克风发射器充电电压约为5.01V，充电电流约为0.36A，充电功率约为1.80W。
DJI 无线麦克风全家福。
经我爱音频实测，DJI 无线麦克风充电盒、接收器及发射器整体的重量为263.6g。
经我爱音频网实测，DJI 无线麦克风2个发射器1个接收器及2个防风毛套的重量约为97.5g。
经我爱音频网实测，DJI无线麦克风发射器和防风毛罩的重量约为38g。
二、DJI 无线麦克风拆解
充电盒拆解
首先，拆下充电盒底壳。
充电盒底壳内部结构一览。
充电盒底部设有金属配重件。
一块白色的导热垫，用于将电路板的热量传导到外壳上散热。
充电盒底部LED灯透光结构一览，四周包有海绵防止漏光。两侧有缓冲泡棉。
侧面小板四颗LED指示充电盒电量信息，右侧还有一条排线连接霍尔元件检测盒盖开合状态。
电量指示灯小板使用UV胶水固定在塑料框架中。
霍尔元件采用螺丝固定在外壳内部。
检测开盖盒盖的霍尔元件特写，麦歌恩 MT8651。
用于充电盒开合的铰链结构通过4颗螺丝固定在充电座舱背面。
电池插座特写，红黑线为正负极，中间黄色线为电池热敏电阻的连线。
吸附盒盖的磁铁。
电路板发热芯片背面涂有蓝色导热凝胶，配合散热片散热。
主板上所有排线采用UV胶水固定，防止松脱。
打开排线，拆下电源管理电路板。
充电座舱底部一览。
在产品座舱底部，设有吸附设备的磁铁，磁铁通过UV胶水固定。中间的四个规则孔洞是麦克风的充电/数据触点位置。
电池来自豪鹏科技旗下子公司曙鹏科技（深圳）有限公司，额定容量2600mAh/10Wh，额定电压3.87V，电池型号P13248。
电池外部标签信息一览，制造商：曙鹏科技（深圳）有限公司；制造日期：20210407；中国制造；电池专为DJI设备设计，必须使用DJI专用充电设备；严禁拆解，燃烧电池；电池浸水后禁止使用。
充电盒内用于为接收器充电的触点独立排线，使用螺丝固定。
电池配备有电路保护板，保护板包裹绝缘胶带保护。
电路板正面涂有三防漆用于防潮防氧化。麦克风的充电/数据触点集成在主板两侧。
电路板背面有散热铝板。
铝板涂有蓝色散热凝胶与电路板之间导热。
充电盒电路板背面一览。
充电盒电路板背面同样涂有蓝色散热凝胶，用于增加散热能力。
USB C母座正面一览。
USB C母座背面一览，数据引脚有TVS进行静电保护。
为设备充电/数据的Pogo Pin连接器特写。
圣邦威 SGM8959-1 低噪声高精度零偏移运算放大器。在不会降低差分线性度的前提下为驱动模数转换器（ADC）提供卓越的性能。
圣邦威 SGM8959-1 低噪声高精度零偏移运算放大器的详细资料。
丝印HMAJ的IC。
两颗杨杰 YJQ1216A PMOS，耐压-20V，导阻17mΩ，用于接口保护功能。
SMAJ18A TVS二极管，用于输入过压保护。
丝印OBM的降压IC，为单片机降压供电。
SGM圣邦微型号SGM41511由I2C 控制的 3A 单节电池充电器，具有高输入电压能力和窄电压直流 （NVDC） 电源路径管理集成转换器和电源开关，适用于单节锂离子电池或锂聚合物电池；这款高度集成的3A器件能够实现快速充电，并支持适用于智能手机、平板电脑和便携式系统的宽输入电压范围；I2C 编程使其成为一种非常灵活的供电和充电器设计解决方案。
该器件包括四个主电源开关：输入反向阻断 FET （RBFET，Q1）、用于降压或升压模式的高边开关 FET （HSFET，Q2）、用于降压或升压模式切换的低侧开关 FET （LSFET，Q3） 以及用于控制系统和电池互连的电池 FET （BATFET， Q4）。还集成了用于高端栅极驱动的自举二极管。内部电源路径具有非常低的阻抗，可缩短充电时间并最大限度地提高电池放电效率。此外，输入电压和电流法规通过各种类型的输入源为电池提供最大的充电功率。
SGM圣邦微的电源管理IC的详细资料。
HDSC华大HC32F176单片机，HC32F170/ HC32F176 系列是一款宽电压工作范围的通用 MCU。集成12位 1Msps 高精度 SARADC，1个12位DAC以及集成了比较器、运放、内置高性能PWM定时器、LCD显示、多路UART、SPI、I2C等丰富的通讯外设，内建AES、TRNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性的特点。本产品内核采用Cortex-M0+内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言无线网接收器，汇编指令。
HDSC华大HC32F176单片机的详细资料。
发射器拆解
首先沿合模线拆开DJI 无线麦克风发射器的底壳。
发射器底壳通过卡扣与接收器外壳固定并点胶加固。
DJI 无线麦克风发射器壳体内部结构一览。
电池采用插座连接，涂有胶水加固。
充电触点的排线垫有缓冲海绵。
连接麦克风的排线垫有缓冲海绵。
拧下螺丝从接收器壳体上分离接收器主板，外壳两侧有蓝牙天线。
电池一面贴有缓冲泡棉。
在发射器的一端设有震动马达，震动马达有特殊的橡胶盖板保护，防止马达的震动对接收器内部元器件造成影响。
拆下震动马达的橡胶盖板。
橡胶盖板材质柔软，用于吸收马达震动噪声。
用于提示的转子振动马达。
拾音麦克风焊接在排线上，对应外壳上麦克风开孔。

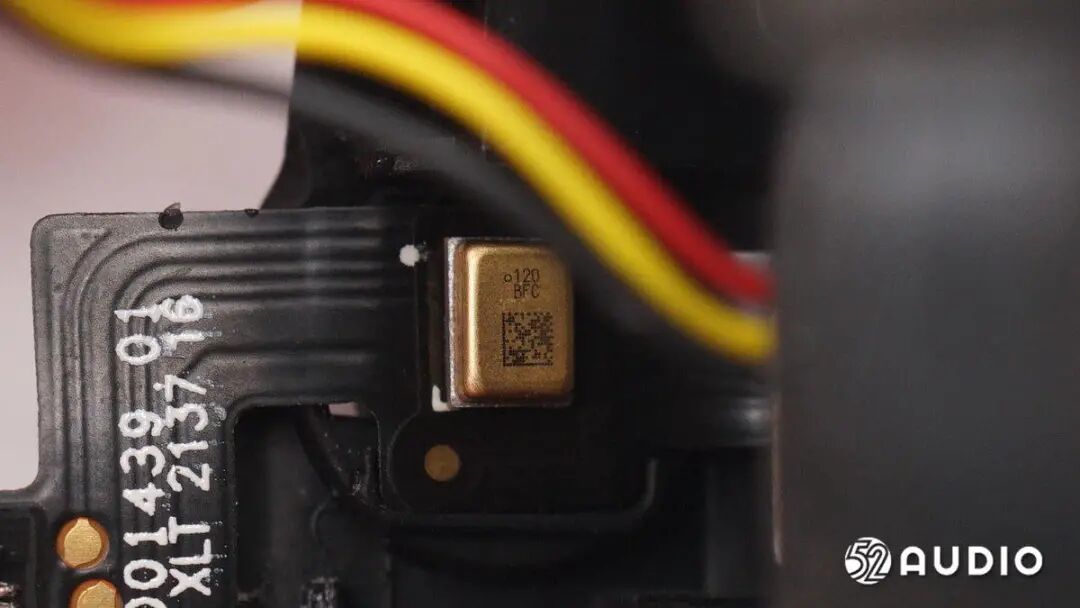

镭雕120 BFC的MEMS麦克风特写，用于拾音功能。
壳体内部的蓝牙天线，采用金属蒸镀。
发射器另一侧的天线特写。
发射器内部的充电触点有金属盖板保护，金属盖板有UV胶水固定，双重固定防止微动按键松脱。两侧是用于吸附充电的磁铁。
接收器主板正面一览，重要元器件位置设有金属保护罩。
接收器主板背面一览，重要元器件处同样设有金属保护罩。
发射器锂电池标签信息一览，产品名称“二次锂离子电池”，充电限制电压“4.4V”，来自曙鹏科技（深圳）有限公司。
电池设有保护板，热敏电阻采用胶水固定在电池上。
撕开锂电池标签，电池上信息一览，电池型号SP532125，电池容量320mAh/1.232Wh，额定电压3.85V。
3.5mm接口母座一览，丝印211022。
Type-C母座特写。
多色LED指示灯，用于指示电池电量及连接状态。
连接天线的金属触点。
贴片按键特写。
较小的屏蔽罩内部是蓝牙连接部分的电路。
Cellwise 赛微CW6305 高精度锂电池线性充电芯片，用于发射器内部电池充电管理。CW6305支持+28V耐压输入，支持最大500mA输入限流，集成了电源路径管理功能，充电适配器提供的电流可在系统负载和电池间动态分配；对深度放电或欠压保护的锂电池，插入充电器后，系统也可即刻开机启动。
CW6305最大充电电流为470mA，最小充电截止电流为1mA，可适配TWS耳机、颈带式蓝牙耳机、智能手环和手写笔等多种产品。
据我爱音频网了解到，目前已有、、等品牌应用Cellwise赛微旗下的充电管理芯片。
杨杰 YJQ1216A PMOS，耐压-20V，导阻17mΩ，用于接口保护功能。
两颗丝印OBG的降压芯片。
SN74AHC1G04 单相反相器，用于信号电平转换。
NORDIC nRF52810 高性能入门级蓝牙5 SOC，内置64MHz主频的M4内核，内置192KB Flash和24KB RAM。
NORDIC nRF52810 高性能入门级蓝牙5 SOC的详细资料。
SKYWORKS SKY66112射频前端模块，适用于蓝牙应用，用于蓝牙信号放大，内部集成PA和LNA。
丝印B1的过压保护管，用于USB-C接口数据端子过压保护。
圣邦威 SGM3715模拟开关，用于内置和外接麦克风切换。
圣邦威 SGM3715模拟开关的详细资料。
新塘 NAU85L40YGB 四声道音频ADC，集成麦克风偏置电路，用于麦克风语音信号采集以及模数转换。
新塘 NAU85L40YGB 四声道音频ADC的详细资料。
再拆开这个较大的屏蔽罩。
丝印SY1KI的IC。
存储引导固件的外置存储器。
SanDisk SDINBDG4-8G e.MMC 5.1接口的工业级i NAND EMMC存储器，容量8GB，用于录音功能存储。
NXP恩智浦型号MIMXRT685SFVKB i.MX RT跨界MCU，内置双核M33处理器，最高主频300MHz，内置4.5MB内存，内置DSP内核。具有高处理性能、低功耗、高集成度和高信息安全性的特点。
NXP恩智浦型号MIMXRT685SFVKB i.MX RT跨界MCU的详细资料。
接收器拆解
沿合模线撬开接收器后盖。
壳体内部有一块导热垫，为充电芯片散热。
DJI 无线麦克风接收器壳体内部结构一览。
连接屏幕和充电/数据接口的排线。
金属屏蔽罩上面有散热硅胶垫。
拆下接收器腔体内的主板。
电池一面贴有缓冲泡棉。
取出接收器底壳内的电池，接收器底壳内部结构一览。
壳体内部的蓝牙天线，采用金属蒸镀。
发射器另一侧的天线特写。
发射器内部的充电/通讯触点有金属盖板保护，金属盖板有UV胶水固定，两侧是用于吸附充电的磁铁。
接收器锂电池标签信息一览，产品名称“二次锂离子电池”，充电限制电压“4.4V”，来自曙鹏科技（深圳）有限公司。
撕开锂电池标签，电池上信息一览，电池型号SP532125，电池容量320mAh/1.232Wh，额定电压3.85V。
电池配备有电路保护板。
接收器电路板正面有一块较大的屏蔽罩。
接收器电路板背面一览。
两个音频输出插座。
主板上的微动按键一览。
杨杰 YJQ1216A PMOS，耐压-20V，导阻17mΩ，用于接口保护功能。
Cellwise 赛微CW6305 高精度锂电池线性充电芯片，用于发射器内部电池充电管理。CW6305支持+28V耐压输入，支持最大500mA输入限流，集成了电源路径管理功能，充电适配器提供的电流可在系统负载和电池间动态分配；对深度放电或欠压保护的锂电池，插入充电器后，系统也可即刻开机启动。
CW6305最大充电电流为470mA，最小充电截止电流为1mA，可适配TWS耳机、颈带式蓝牙耳机、智能手环和手写笔等多种产品。
据我爱音频网了解到，目前已有、、等品牌应用Cellwise赛微旗下的充电管理芯片。
Nuvoton新塘立体声编解码器系列型号NAU88L25B的音频编解码器，专为智能型手机、平板计算机、 Chromebook 、笔记本电脑、游戏机、蓝牙耳麦及其他行动装置设计的，超低功率、高效能音讯编译码器，内建配备包括 I2S/PCM 接口、高质量立体声 DAC 、单声道 ADC 、 Class G 立体声耳麦扩大器、业界顶尖的音讯配件检测。
Nuvoton 涵盖动态范围压缩器 (DRC) 、可程序化双二阶过滤器、侧音及数字混音器的，高阶内建信号处理器，不但提高音质到最高程度，同时消除非所要的信号频率。整合式的锁频回路 (FLL) 设计，能以较少的外接零组件支持多种频率。
圣邦威 SGM3715模拟开关，用于音频信号切换。
两颗杨杰 YJQ1216A PMOS，耐压-20V，导阻17mΩ，用于接口保护功能。
丝印SY1KI的IC。
丝印BKHM的电源芯片。
丝印B1的IC。
丝印72P的切换开关。
SKYWORKS思佳讯型号SKY66112射频前端模块，适用于蓝牙应用，用于蓝牙信号放大，内部集成PA和LNA。
NORDIC nRF52810 高性能入门级蓝牙5 SOC，内置64MHz主频的M4内核，内置192KB Flash和24KB RAM。
丝印MN GK的蓝牙滤波器。
Nuvoton新塘 NAU88L21YG 音频编解码器，内置ADC和DAC，支持立体声耳机驱动输出。支持单立体声差分麦克风输入，支持两个单端麦克风输入，支持立体声数字麦克风输入。
兆易创新 GD25Q128E 16MB SPI接口存储器，用于存储接收器固件信息。
丝印OBM的降压IC，共三路为主控等降压供电。
NXP恩智浦型号MIMXRT685SFVKB i.MX RT跨界MCU，内置双核M33处理器，最高主频300MHz，内置4.5MB内存，内置DSP内核。具有高处理性能、低功耗、高集成度和高信息安全性的特点。
三、我爱音频网总结
充电盒尺寸长102.87mm、宽41.55mm、高61.51mm，在日常使用时携带方便。充电盒内置金属配重件增加整体手感。
续航方面，所有设备都采用了豪鹏科技旗下子公司曙鹏科技（深圳）有限公司所生产制造的的锂电池，提供稳定持久的续航。其中充电盒内置2600mAh大容量电池，能够提供15小时的续航；发射器与接收器则是采用了320mAh的电池，兼顾小体积与大能量两个特性。
充电盒在内部配置上采用电源IC为圣邦威SGM41511，用于为电池充电，同时通过反向升压为接收器和发射器充电；内置华大HC32F176单片机用于电量显示及整机控制等功能。
发射器外观上采用了2面斜纹设计可以增强摩擦力。发射器内部多处零部件采用胶水固定，增强使用时内部零件的牢固度。充电IC方面，采用赛微CW6305 500mA锂电池线性充电芯片，支持高精度线性充电，+28V最大输入耐压，±0.5%充电调制电压精度；恒流充电电流最大470mA，停充电流低至1mA；支持低压或过放电池，系统即刻开机。
发射采用nRF52810蓝牙SOC配合SKY66112前端进行远距离传输，内置NAU85L40YGB音频ADC进行模拟音频采集，NXP MIMXRT685SFVKB进行整机控制，搭配SanDisk 8GB EMMC实现录音功能。
接收器外部采用了斜纹设计支持安装背夹，在接收器顶部设计了可以了解设备信息的显示屏。在兼容性方面，DJI 无线麦克风接收器可进行接口更换，从而实现在安卓手机及苹果手机上的切换使用。
接收器内部配置上，DJI 无线麦克风接收器内置Nuvoton新塘立体声编解码器系列型号NAU88L25B的音频编解码器进行模拟输入信号数字转换，蓝牙信号传输则使用了和发射器一样的nRF52810配合SKY66112使用。
接收器在充电IC方面，同样采用了赛微CW6305 500mA锂电池线性充电芯片。在接收器内部还内置了一颗NAU88L21YG音频编解码器，用于返听功能。整机控制及屏幕状态显示则是采用NXP MIMXRT685SFVKB进行。
